SMT HW-T2-40F

Aanvraag sturen

product Introductie

De dual-head intelligente high-speed volledig automatische oppervlaktemontagetechnologie (SMT) plaatsingsmachine is een zeer nauwkeurige en zeer efficiënte elektronische componentplaatsingsapparatuur, speciaal ontworpen voor moderne SMT-productielijnen (oppervlaktemontingstechnologie). Dit apparaat hanteert een dual-no-nozzle collaboratieve werkende architectuur en ondersteunt verschillende verpakte componenten van 0201 tot BGA. De plaatsingsnauwkeurigheid is zo hoog als ± 0,05 mm en de positioneringsnauwkeurigheid is ± 0,01 mm. Het kan precies 2.500 tot 4.000 componenten per uur plaatsen, waardoor voldoet aan de vraag naar 24-uurs continue productie

Basisparameters

productmodel	HW-T2-40F
Patch -nauwkeurigheid	0,05 mm		Herhaal de nauwkeurigheid van het laden	0,05 mm
Positioneringsnauwkeurigheid	0,01 mm		Continue werktijden	Can work continuously>24 uur zonder af te sluiten
Patchsnelheid	2500-4000pcs/h
Patch -gebied	320230 mm-5050 mm		Reikwijdte van patch	0201,0402,0603,0805,1206, LED -kralen, diode, triode, SOT, 30 * 30 mm, pinafstand groter dan 0,3 mm GFP, BGA, etc., acceptabele visuele aanpassing van alien componenten
Hangend hoofdsysteem	Het aantal zuigmond	2	voedingssysteem	Hoeveelheid feeder	40 bits (afhankelijk van 8 mm vliegen omhoog)
	Het mondstuktype	Juki Rui is van toepassing		Soorten feeder	Electric Feida, Pneumatic Feida, Vibration Feida, IC Tray, enz
	Ondersteuning voor componenthoek	± 180 graden		Feida -type	Toepasselijk op de YamaHacl -serie Feida

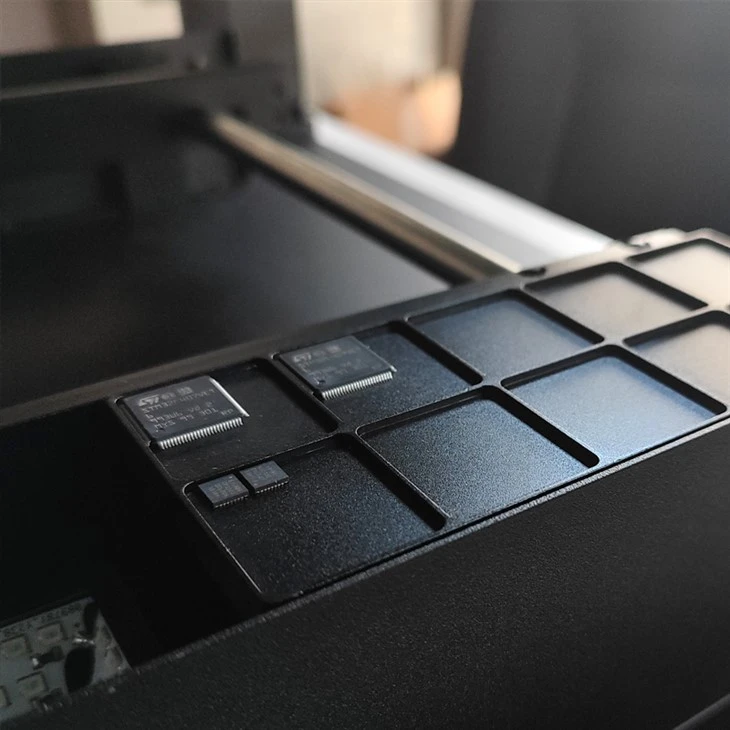

	Beschikbare elementhoogte	Minder dan of gelijk aan 7 mm		Aantal IC -schijf	2 platen (20 bits)
	Op dezelfde manier nemen	Single Head Take Put		IC -schijfmaat	L130*W55MM
	Vacuümbufferbereik	4,5 mm		In afwachting van methode	Optimaliseer automatisch de itemorder om de items te installeren zoals gevraagd
	Maximale reis op de Z -as	22 mm		Voedingsmethode	Automatische voeding
PCB -bord lagersysteem	Baseline dikte	Minder dan of gelijk aan 3 mm	gasvoorzieningssysteem	Vacuümbron	Vacuümgenerator (hoge snelheid pauze met vacuümschade)
	Orbitale verordening	handmatige verordening		Vacuümmechanisme	High-speed, high-flow vacuümgenerator voor actieve vernietiging
	Wijzig de plaatmodus	Handmatige bovenste en onderste panelen		bloedingsdruk	0,4-0,5 mp
	Lagerstructuur	Aangepaste, industriële kwaliteit, zeer nauwkeurige aluminiumlegeringsstructuur		Gasbronvereisten	Niet minder dan 50L externe verbinding, stoffiltratie, luchtdrukstabilisatie -apparaat en olie- en waterscheidingsapparaat zijn vereist
kinetisch besturingssysteem	besturingssysteem	Op basis van het Windows -systeem hebben we onafhankelijk het Huawei International Innovation Intelligent -besturingssysteem ontwikkeld	visiesysteem	Identificeer apparatuur	1 mark camera en 1 camera met een hoge nauwkeurigheid
	Controleer de host	Intel High-Performance Processor Industrial Control host		indicator	Een 17-inch industrieel controledisplay
	rijsysteem	High-Speed DSP-drive, een AC-servomotor		Hoe u foto's maakt	Fixed Shot Flight Pair Center
	beveiligingssysteem	Noodroterende stopknop		RM	Identificatie van routine -elementen en identificatie van het Alien Element -functie
	Xy maximale slag	320 mm*527 mm		Mark Point Identificatie	Handmatige / volledig automatische positionering

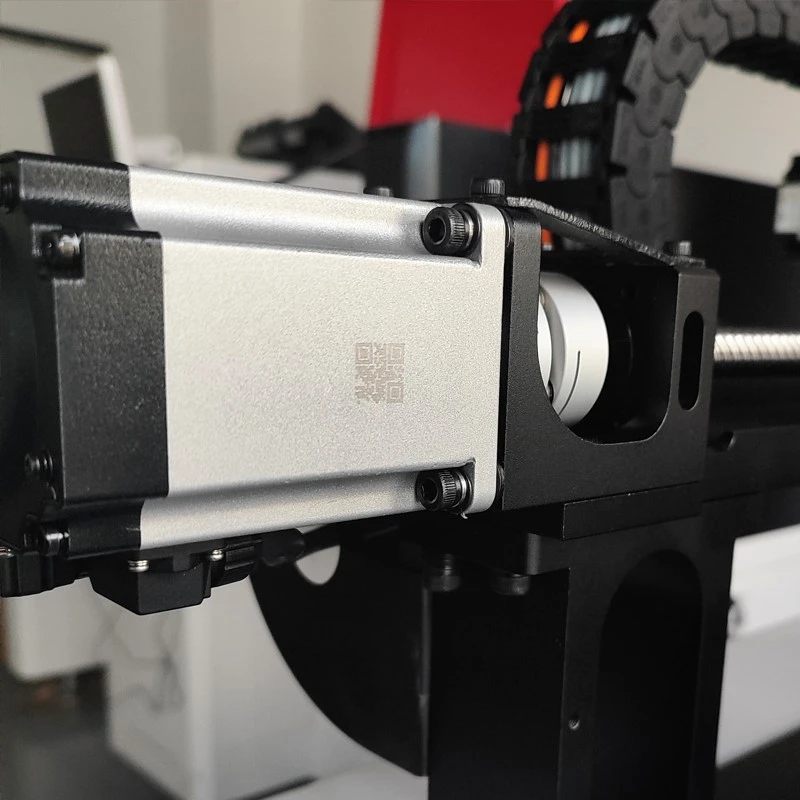

	XY rijdt op de baan	Lineaire geleidrail + rollende draadstang		beveiligingsdetectie	Lekmateriaal automatische correctie, componenthoek automatische correctie, ongeldig materiaal automatisch gegooid
	Xy motorpatroon	Intelligente curve -versnelling en vertraging lineaire koppeling, met rechte lijninvoegalgoritme		Programmeermethode	Importeer het coördinaatbestand, één-key automatische programmering, de optimale padplanning
	Bescherming	Hoge slijtvaste tankketen en flexibele kabel		Compatibel bestandsformaat	Het CSV / TXT -bestandsformaat kan direct worden geïmporteerd
Circuitbescherming	Lekbeschermer, thermohardende schaal, onoplosbaar niet smelten; Uitstekende interface, geen kraken, lekpreventie		stroom	AC 220V 50/60Hz 1500W
Overzichtsdimensie	(Voor verpakking) L670 * W848 * H655mm (na verpakking) L770 * W950 * H750MM		gewicht van apparatuur	(Voor verpakking) 76kg (na verpakking) 96 kg

Kernvoordeel

Efficiënte samenwerking met dubbele kop

De theoretische efficiëntie wordt met 40-60% verhoogd met een dubbele plaatsing van het hoofdontwerp van de plaatsing, met afwisselend materiaalplanning en plaatsing en wordt verhoogd

De typische bevestigingssnelheid kan 40.000 tot 60.000 cmph (eenheden per uur) bereiken.

Intelligent Vision System

Uitgerust met high-definition dubbele camera's (bovenaanzicht + onderaanzicht), ondersteunend:

✓ 0201 Ultra-kleine componenten tot 55 mm grote componenten

✓ Precisieverbepaling zoals BGA/QFN (nauwkeurigheid van ± 25 μm)

✓ Ken erkenning van onregelmatige componenten

Flexibele productie

Intelligent feederbeheersysteem, ondersteuning van 8-72 mm riembelasting, buisbelasting en palletbelastingsmaterialen

Snelle kabelveranderende technologie (< 5-minute program switching)

Stabiliteit en betrouwbaarheid

High-rigiditeit gietijzeren lichaam, trillingsonderdrukking ontwerp

De levensduur van belangrijke componenten (Servo Motor/Guide Rail) is meer dan 50.000 uur

Onze producten

Hoofdfuncties

1.. Hoog nauwkeurige bevestigingsfunctie

Dubbele kop gezamenlijke werking: twee onafhankelijke plaatsingskoppen om de beurt om materialen op te pakken en te plaatsen, de wachttijd te verminderen en de productie-efficiëntie te verbeteren.

Ultrahoge precisie: ± 0,025 mm (25μm) montagewet, geschikt voor 01005, 0201 micro-componenten en 0,3 mm pitch BGA/QFN-pakketten.

Visuele afstemming

Opwaartse weergavecamera (herkenningscomponent) + Downward View Camera (PCB Mark Point Positioning)

Ondersteuning 3D SPI (Solder Paste Inspectie) Inspectie Import om de plaatsingsdruk te optimaliseren.

2. Intelligente voedings- en lijnveranderingsfuncties

Ondersteuning voor meerdere soorten feeders

Elektrische/pneumatische voeder (8mm tot 72 mm bandbreedte)

Trillende lade, buisbelasting, dienbladvoeding (geschikt voor onregelmatig gevormde componenten)

Snelle kabelverandering (SMED)

De schakeltijd van het programma is minder dan 5 minuten en ondersteunt de functie "Type met één kliktype wijzigen".

Intelligent materiaalstationbeheer, detecteert automatisch materiaaltekort en geeft vroege waarschuwingen uit.

3. Adaptieve montagefunctie

Drukgevoelige montage

Real-time monitoring van de bevestigingsdruk om schade aan componenten of vals solderen te voorkomen.

Programmeerbare z-ashoogte-compensatie (aangepast aan PCB-kromtrekken of oneffenheden).

Componenthoekcorrectie

Identificeer automatisch de polariteit van componenten en corrigeer ± 180 graden afbuigfouten.

4. Intelligente detectie- en foutbestendige functie

Real-time kwaliteitsmonitoring

Ontbrekende onderdeeldetectie, polariteitsdetectie, Tombstoning -detectie.

Defecte componenten worden automatisch weggegooid en de NG -gegevens worden vastgelegd.

Gegevens traceerbaarheid

Ondersteuning van MES/ERP -systeemintegratie om de montagegegevens van elke PCB te registreren (tijd, coördinaten, druk, enz.).

5. Flexibele productiefunctie

Hybride procesondersteuning

Het kan worden gecombineerd met dispenserende machines en invoegmachines om SMT+THT hybride assemblage te bereiken.

Toepasselijk op rigide platen, flexibele platen (FPC) en rigide flexibele gecombineerde platen.

Typische applicatievelden

Consumentenelektronica

Smartphone moederbord (0402 component montaging close-spacing)

TWS Oortelefoonlaadkoffer (meerdere variëteiten, kleine batch, snel schakelen)

Auto -elektronica

ECU-controlemodule (precieze montage van resistente componenten op hoge temperatuur)

Voertuig gemonteerd displayscherm (grote FPC flexibele bordmontage)

Industriële apparatuur

Industrial Control Motherboard (hybride technologie: SMD+ door gat componenten

Power Module (zeer nauwkeurige positionering van krachtige componenten)

Bedrijfsvoordelen

Sterke technische kracht

Strong R & D -team: we hebben een R & D -team bestaande uit senior ingenieurs, met rijke industriële ervaring en technische accumulatie.

Kerntechnologieën zijn onafhankelijk controleerbaar: doorbraken zijn gemaakt in kerntechnologievelden zoals bewegingscontrole, visuele herkenning en software -algoritmen, het bereiken van onafhankelijk onderzoek en ontwikkeling en het doorbreken van het technologische monopolie binnen de industrie.

Uitstekende productkwaliteit

Strikte kwaliteitsmanagementsysteem: we hebben de certificering van de EU CE -kwaliteitsmanagementsysteem geslaagd. Van inkoop van grondstoffen tot productie en productie, elke link wordt strikt geregeld om een stabiele en betrouwbare productkwaliteit te waarborgen.

Geavanceerd productieproces: geavanceerd modulair ontwerp- en productieproces worden aangenomen en belangrijke componenten zijn allemaal van bekende merken om de stabiliteit en betrouwbaarheid van de apparatuur te waarborgen.

Volledig servicesysteem

Een volledig after-sales servicesysteem: er is een wereldwijd servicetwerk netwerk opgericht, dat 7* 24-uur online technische ondersteuning biedt en binnen 2 uur reageert op de eisen van de klant.

Professioneel serviceteam: we hebben een team van ervaren service -ingenieurs die klanten tijdige en efficiënte technische ondersteuning en oplossingen kunnen bieden.

Aangepaste services: bieden op maat gemaakte producten en diensten op basis van de behoeften van de klant om aan hun geïndividualiseerde eisen te voldoen.

Sterk concurrentievermogen van de markt

Onafhankelijk onderzoek en ontwikkeling, kostenreductie: kerntechnologieën worden onafhankelijk ontwikkeld, waardoor de productiekosten effectief worden verlaagd en de producten hoge kostenprestaties hebben.

Flexibele samenwerkingsmodellen: we bieden meerdere samenwerkingsmodellen om aan de behoeften van verschillende klanten te voldoen. Raadpleeg de verkoopmanager voor meer informatie.

Goede merkreputatie

Er zijn tal van succesvolle gevallen: het product is met succes toegepast in vele bekende ondernemingen en is brede erkenning ontvangen.

Goede reputatie in de branche: het geniet een goede reputatie en geloofwaardigheid binnen de branche en is een vertrouwde partner van klanten.

Verpakkingsstructuur

Laag	Materialen en proces	Functiebeschrijving
Binnenste laag	Anti-statische PE-film + bubbelzak	Vochtbestendige en schokabsorptie, voorkomt krassen op het oppervlak
Middelste laag	5 cm dikke epe parel katoen op maat gemaakte hoekbeschermers	Wikkel de machinebody nauwkeurig, kussens kritieke componenten (bijv. Plaatsingskop)
Buitenste laag	Export-grade fumigatie-vrije multiplexkoffer	Drukbestendig en drop-proof, passeert 海运/luchttransport trillingstests

Beschermingstype	Implementatiemethode
Vochtpreventie	Desiccant binnen geplaatst (vochtigheid<10%RH) + Anti-rust paper (for metal components)
Anti-tipping ontwerp	↑↑↑ midden van zwaartekrachtsporen op kast + ingebouwde L-vormige metalen bevestigingsbeugels
Antistatische verpakking	Precisie PCB's/servo-motoren individueel verzegeld in antistatische aluminiumfoliezakken
